Mapas topográficos

Diferentes escalas

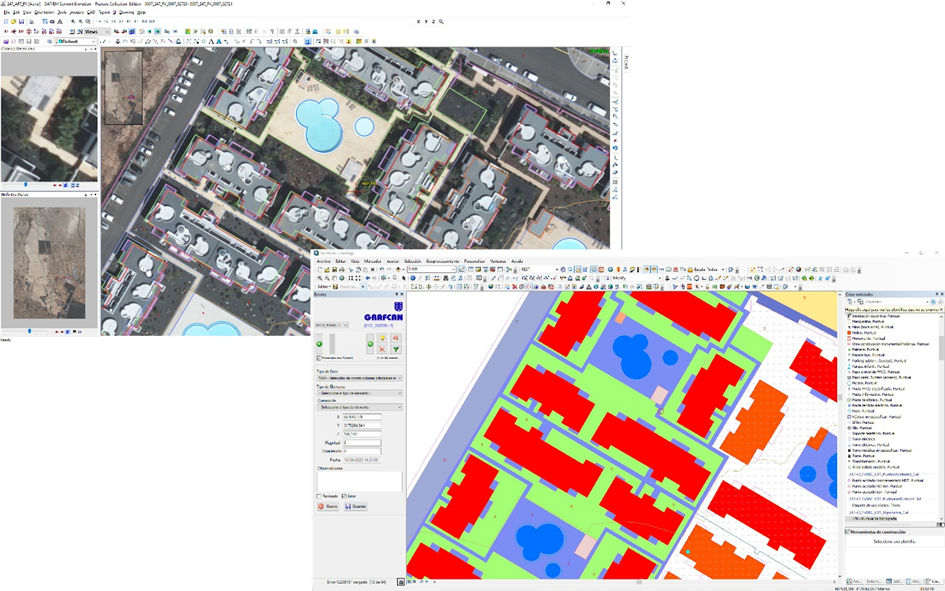

Un mapa topográfico es una representación gráfica detallada y precisa del relieve, generalmente mediante curvas de nivel, y otros elementos naturales y artificiales, o construidos por el hombre, de un área extensa del territorio. Los mapas topográficos se elaboran a partir de imágenes aéreas. GRAFCAN ofrece un servicio integral de producción de mapas topográficos que comprende desde la definición de los modelos de datos y planificación de vuelos fotogramétricos hasta la especificación y ejecución de controles de calidad. Ver ejemplo.

Para el Gobierno de Canarias mantiene las siguientes series:

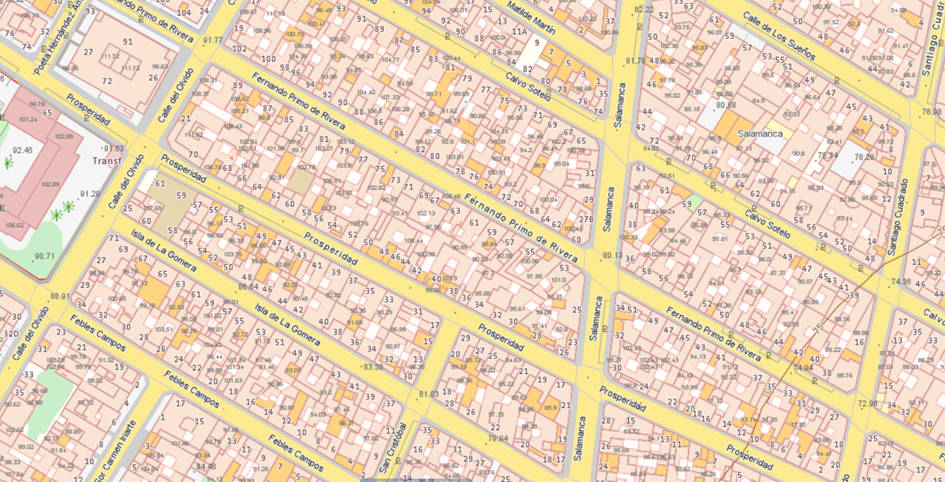

Mapa Topográfico a escala 1:1.000. Mapa topográfico elaborado a partir de vuelos fotogramétricos a escala 1:5.000 mediante la aplicación de procesos de apoyo de campo, aerotriangulación, restitución fotogramétrica, edición digital y controles de calidad cartográficos. Sus elementos son 3D, la cota de los edificios siempre está referida a la superficie superior y contiene curvas de nivel cada metro y curvas de nivel directoras cada 5 metros. El mapa topográfico 1:1.000 cubre los principales asentamientos urbanos de Canarias. Características técnicas: Sistema de Referencia ITRF93, Elipsoide WGS84, Red Geodésica REGCAN95 (versión 2001), Sistema de proyección UTM Huso 28 y altitudes referidas al nivel medio del mar determinado en cada isla.

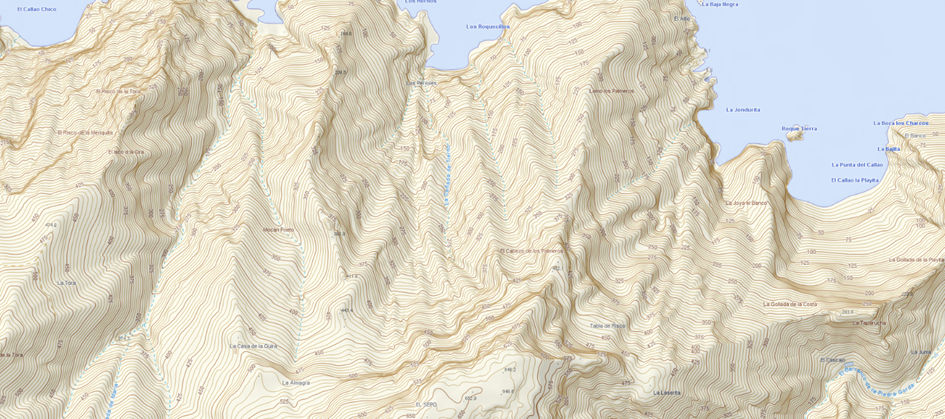

Mapa Topográfico a escala 1:5.000. Mapa topográfico elaborado a partir de vuelos fotogramétricos a escala 1:18.000 mediante la aplicación de procesos de apoyo de campo, aerotriangulación, restitución fotogramétrica, edición digital y controles de calidad cartográficos. Contiene elementos básicos en 3D y curvas de nivel cada 5 metros y curvas de nivel directoras cada 20 metros. El Mapa Topográfico 1:5.000 cubre la totalidad del territorio canario y se suministra en hojas con una superficie de 1.250 Has (5.000x2.500 metros). Información técnica: Sistema de Referencia ITRF93, Elipsoide WGS84, Red Geodésica REGCAN95 (versión 2001), Sistema de proyección UTM Huso 28 y altitudes referidas al nivel medio del mar determinado en cada isla.

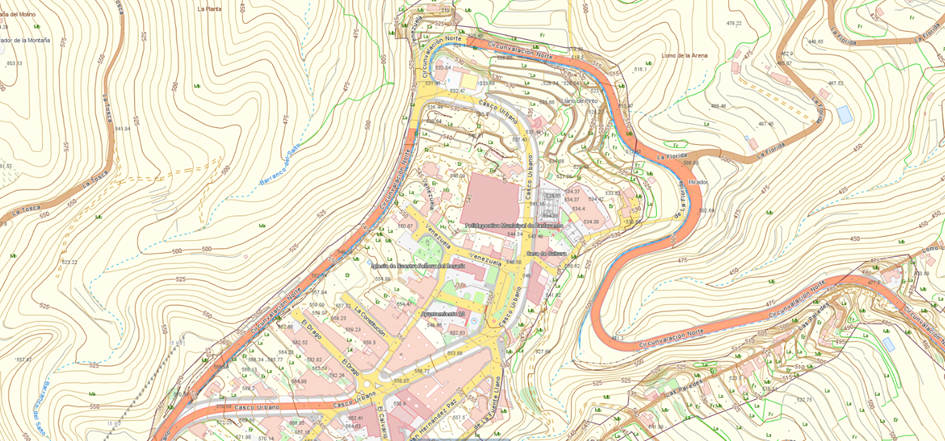

Mapa Topográfico Integrado (escalas 1:1.000 y 1:5.000). El Mapa Topográfico Integrado está elaborado a partir de los Mapas Topográficos 1:5.000 y 1:1.000 existentes, que han sido fusionados y actualizados utilizando dos vuelos: un vuelo bajo para las zonas urbanas y un vuelo alto para el resto de zonas mediante la aplicación de procesos de apoyo de campo, aerotriangulación, restitución fotogramétrica, edición digital y controles de calidad cartográficos. La Cartografía Integrada garantiza la coherencia entre las entidades geométricas de las escalas de trabajo, 1:1.000 y 1:5.000, desapareciendo así los inconvenientes de una doble representación a diferentes escalas, que dentro de una tolerancia, siempre producen desplazamientos relativos. Otra ventaja de este producto, es la normalización de ambos modelos de datos. Información técnica: Sistema de referencia ITRF93, Elipsoide WGS84, Red Geodésica REGCAN95 (v2001), Sistema de proyección UTM Huso 28 y altitudes referidas al nivel medio del mar determinado en cada isla.

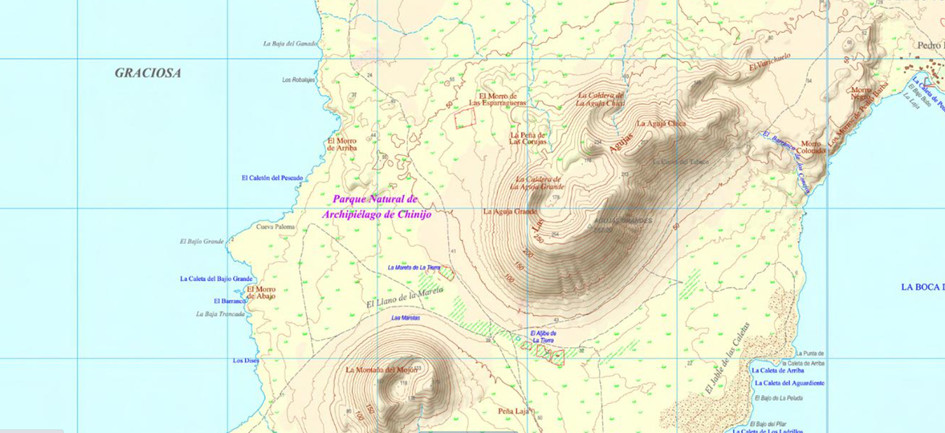

Mapa Topográfico a escala 1:20.000. Mapas topográfico obtenido mediante procesos de selección, generalización y edición del Mapa Topográfico 1:5.000.

A medida

GRAFCAN también cuenta con experiencia en la elaboración de mapas topográficos adaptados a las necesidades de otras regiones fuera del ámbito de las Islas Canarias. En su actividad internacional ha culminado con éxito proyectos en México (Aguascalientes), Cabo Verde, Marruecos, Colombia, etc.
