Un Modelo Digital del Terreno en una representación tridimensional de la superficie terrestre en un área determinada
Para generar los Modelos Digitales de Terreno (MDT) extraemos las líneas de ruptura de la cartografía, y/o de la nube de puntos LiDAR, o de la correlación de imágenes fotogramétricas previamente apoyadas y aerotrianguladas.
Los modelos siguientes se generan partiendo del modelo digital generado de base:
- Modelo Digital de pendientes (Clinométrico): A partir del MDT se genera el clinométrico calculando la pendiente promedio en grados para cada cuadrícula de la malla. La imagen resultante se renderiza en intervalos de 10 grados con rampa de color.
- Modelo Digital de sombras: A partir del MDT se calcula el HillShade del terreno teniendo en cuenta el azimut y altitud de la luz, La imagen resultante se renderiza en una banda en tonos de grises.

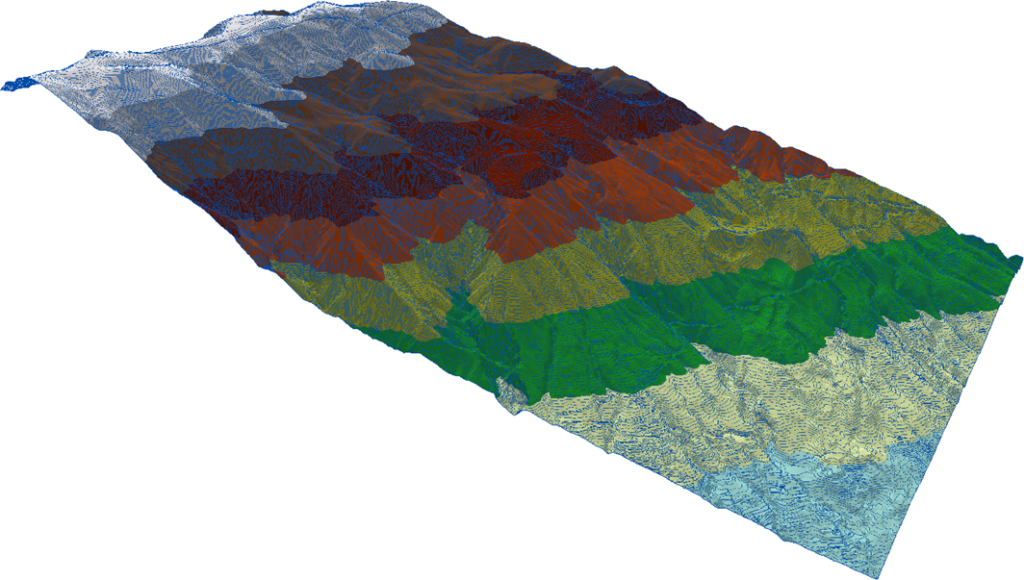

- Modelo Digital de elevaciones (Hipsométrico): A partir del MDT se calcula el relieve de color según intervalos de altura y la imagen resultante se renderiza según una rampa de colores que va del verde para baja altitud pasando por amarillo, marrón , rosa y blanco para el intervalo mayor.
